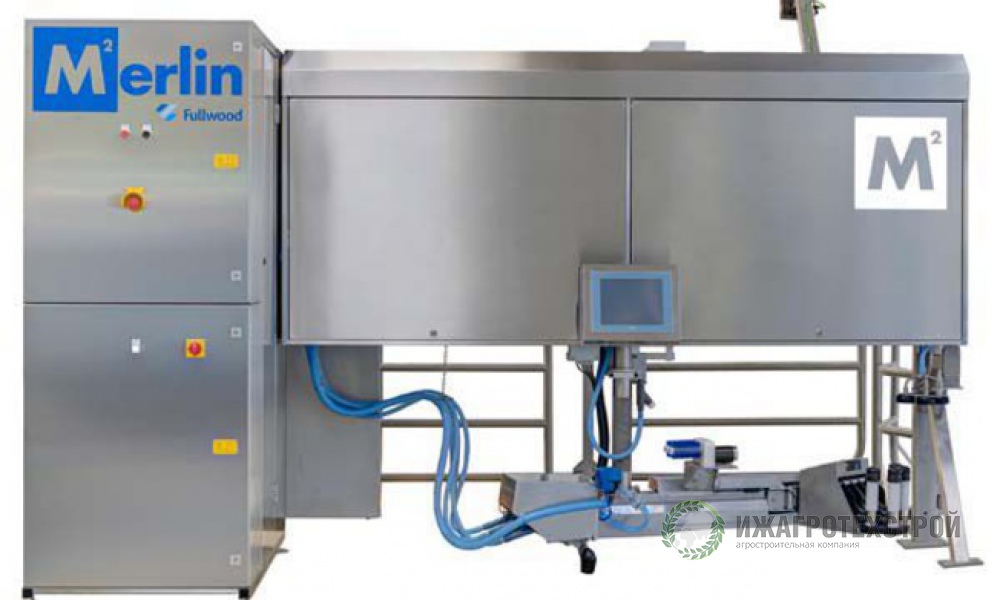

Описание

Отличительными чертами роботом-дояром «Merlin M2» всегда были следующие характеристики, которые обеспечивают их уникальность:

  • Самое быстрое подключение доильного аппарата среди всех роботов-дояров на рынке.
  • Самая передовая сенсорная технология для роботов-дояров.
  • Система управление стадом Crystal — мощный инструмент для профессионального менеджера.
  • Высочайшее качество – элементная база из  нержавеющей  стали, обеспечивающая максимально длительный срок эксплуатации.
  • Простота в обслуживании – все элементы робота, кроме манипулятора, используются в обычных доильных залах. Так что для обслуживания не требуются особенные запчасти и особенная квалификация техников.
  • Технологии будущего – безопасные инвестиции и низкие затраты на поддержание оборудования в рабочем состоянии.
  • Роботы всех поколений «Мерлин» сочетаются друг с другом!
Заказать



Доильная система  «M²ерлин» включает в себя:

Рабочая схема.
Данная роботизированная установка может доить до 70 коров на одном роботе.

Робот Fullwood Merlin Робот Fullwood Merlin



Спецификация «M²ерлин».

Каждая установка «M²ерлин» имеет следующие характеристики:

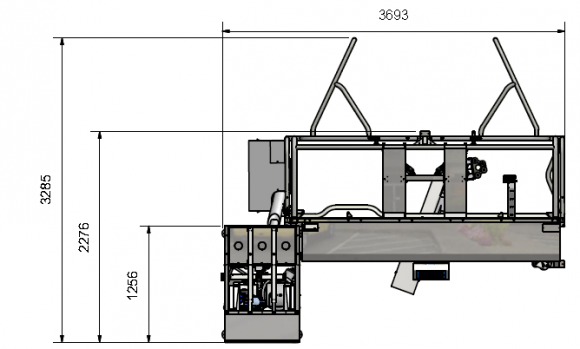

 Габариты.

Робот Fullwood Merlin Робот Fullwood Merlin



«M²ерлин» («ЭКСПЕРТ»), описание элементов — 4 x P/N 294102

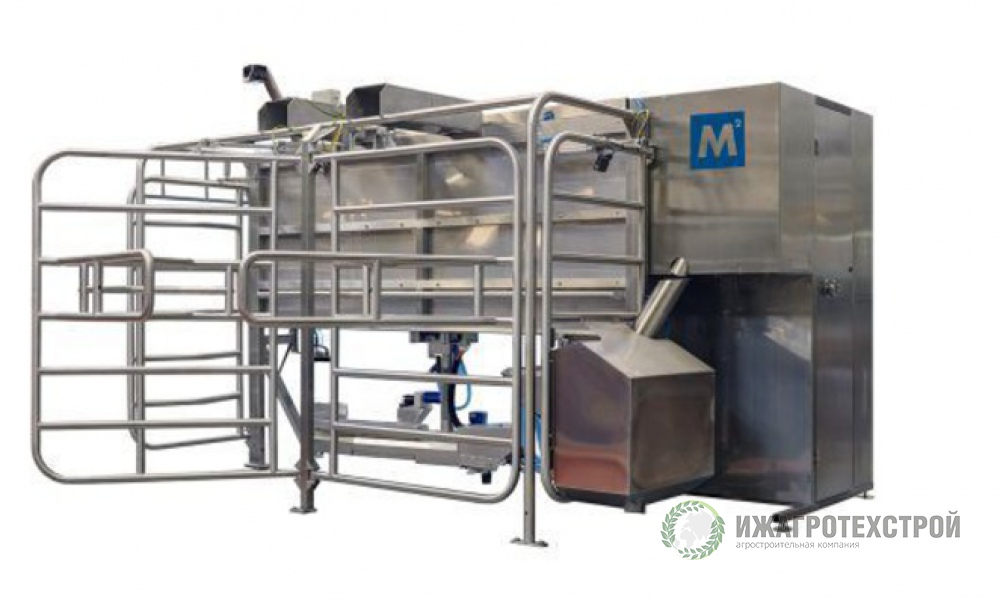

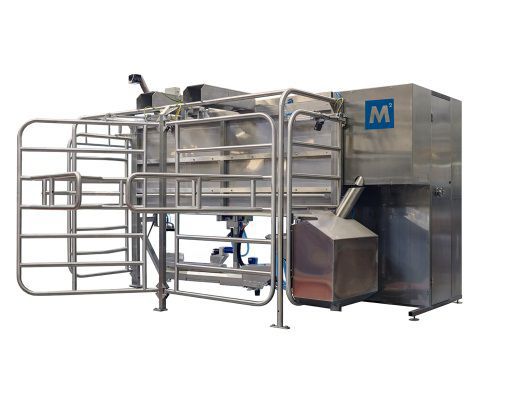

 Доильный бокс, вкл. интегрированный проход.

Робот Fullwood Merlin

Подходит для любых пород коров, открытый, просторный и комфортный.
Адаптивный ко всем размерам коров, позиционирование коровы с помощью камеры.

Интегрированное управление трафиком.

«M²ерлин» оснащён интегрированной системой управления трафиком, которая позволяет легко направлять животное в селекционную зону прямо из доильного бокса.

Система определения сосков и система подсоединения стаканов.

Новейший манипулятор для доения, электрический привод с низким потреблением электроэнергии , бесшумный. Увеличенные рабочие габариты, надёжная система сенсоров и максимальная безопасность. Компактный и мощный манипулятор обеспечивает максимально комфортный и безопасный режим доения коровы.Высокоскоростные подготовка сосков и подсоединение аппарата.

Робот Fullwood Merlin

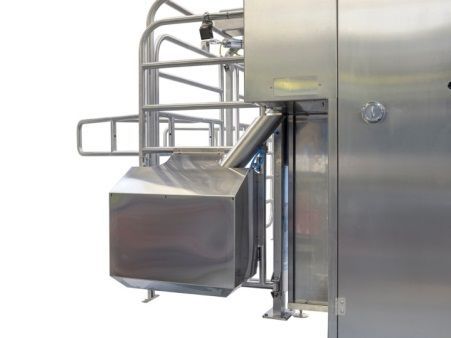

 Оборудование для кормления.

Кормушка из нержавеющей стали для кормления с использованием двух компонентов концентрированных кормов (возможна подача отдельно минеральных добавок и жидких кормов). Два вида кормов – стандарт.

Робот Fullwood Merlin

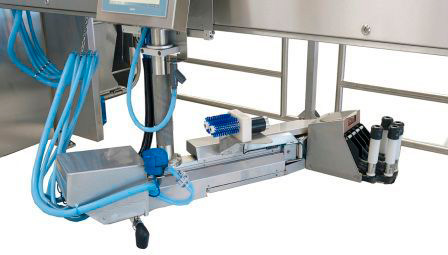

 Подготовка сосков.

Роликовые щётки для очистки сосков с системой дезинфекции.

Робот Fullwood Merlin



 Определение надоев.

Система определения надоев Fullwood включает в себя молочный счётчик, одобренный ИКАР, включая определение электропроводимости (мастита) не зависимо от стадии лактации.

Робот Fullwood Merlin



“ФулКвест” – система отслеживания мастита в четвертях.

Индивидуальные сенсоры на каждую четверть для отслеживания мастита. Точность достигается с помощью:

  •  Удаления воздуха из молока;
  • Температурная компенсация;
  • Сравнение между четвертями;
  • Параметры тревожного оповещения.

Робот Fullwood Merlin

Анализатор молока.

Встроенная в линию система определения жира, протеина, лактозы и крови во время каждой дойки соединённая с Системой управления стадом “Кристл”, чтобы оперативно предупреждать и предоставлять информацию для менеджера – жир, белок, лактоза, кровь.

  Робот Fullwood Merlin

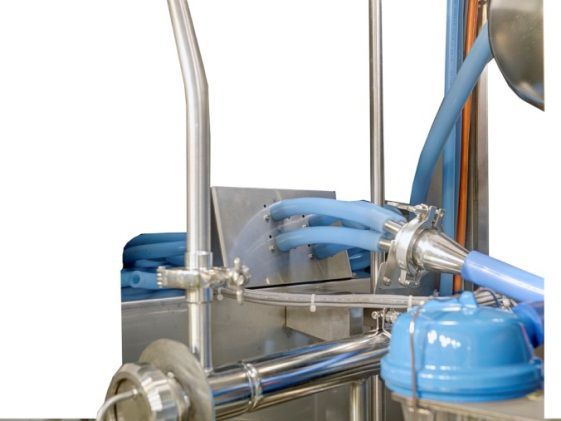

Перекачка молока.

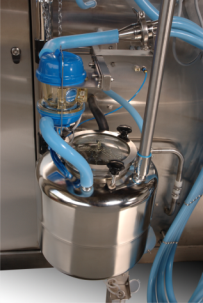

Молокосборник из нержавеющей стали для сбора молока после доения отдельной коровы, чтобы предотвратить попадание некондиционного молока в танк в комплекте с молочным фильтром.

Программируемая автоматическая система сброса молока в зависимости от показателей индивидуальной коровы. В молочных линиях используется высококачественный отфильтрованный воздух, который применяется в пищевой индустрии.

Робот Fullwood Merlin

  • Полностью изолированный подающий молокопровод из нержавеющей стали, идущий от роботизированной установки к специальному молочному терминалу (в случае необходимости возможна дополнительная промывка).
  • Соединение молочной линии к танку-охладителю осуществляется через нижний кран, чтобы обеспечивать оптимальный режим охлаждения поступающего в танк молока.

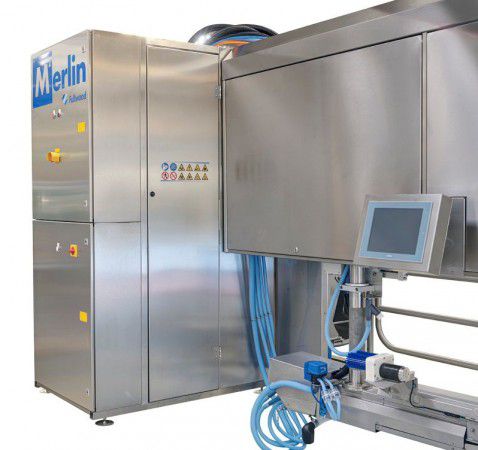

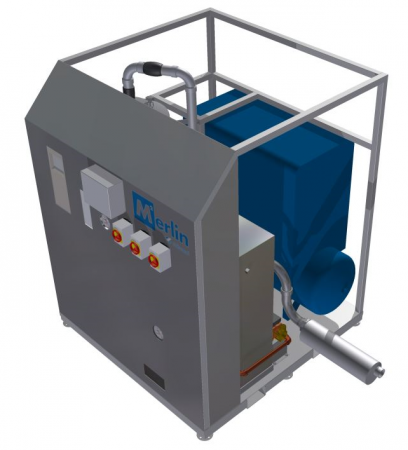

Сервисный блок и Комплект для подключения – 2 x P/N 294074 и 1 x P/N 294083

Робот Fullwood Merlin



Вакуумное оборудование.

  • Вакуумный насос (производительность: 1500 л/мин при 50кПа) в комплекте.
Робот Fullwood Merlin

Инвертор для контроля работы вакуумного насоса.

1 x 3.5кВт VSD (Система регулирования оборотов) для эффективного регулирования работы вакуумного насоса.

Электронная Система Контроля. (ЭСК)*

  • Вакуумный датчик контролирует вакуум во время работы вакуумной системы;
  • Servac устанавливается для общей безопасной работы всей системы.
Робот Fullwood Merlin

Водонагреватель.

Компрессор.

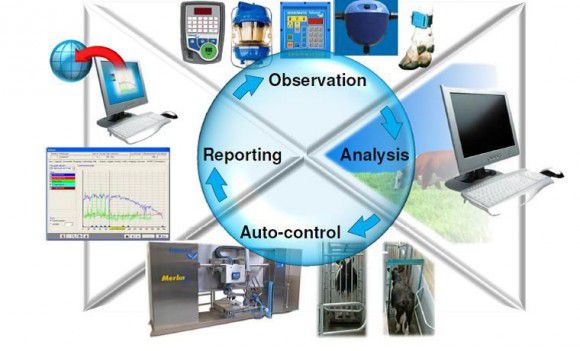

Система управления стадом – Afimilk P/N 29212

Описание системы управления стадом для всего проекта.

Робот Fullwood Merlin

Программа управления стадом “Кристл” разработана на базе AFIMILK (Израиль) специально для робота «M²ерлин», и включает в себя следующие функции:
Регистрация:

  • надой,
  • определение мастита по четвертям,
  • анализ молока на жир, протеин, лактозу и кровь.

Управление:

  • Мониторинг здоровья коров – мастит, кетоз, ацидоз и прочее.
  • Воспроизводство – определение “охоты”, осеменение и племенная история.
  • Кормление – организация кормления с помощью кормушек и робота.
  • Подбор рациона – выбор алгоритма кормления для обеспечения максимальной эффективности кормления.

Подбор рациона – выбор алгоритма кормления для обеспечения максимальной эффективности кормления.

Система распознавания с датчиками активности для определения “охоты”.

Робот Fullwood Merlin



В ценовое предложение входят 130 датчиков активности.

Более точная информация о поведении коровы основываясь на:

  • Попытки лежать – беспокойная корова пробует чаще вставать и лежать, чем “обычная” корова.
  • Время лёжки – беспокойная корова меньше лежит.
  • Активность и не-активности

Дополнительное оборудование.

Буфферный танк. 350 L.

Автоматическая сепарация молока.

Робот Fullwood Merlin

Нормативы.

Всё оборудование FULLWOOD изготавливается и монтируется в соответствии со следующими стандартами:

  • BS ISO 3918: 2007 (монтаж доильных установок – документация).
  • BS ISO 5707: 2007 (монтаж доильных установок — изготовление и эксплуатация).
  • BS ISO 6690: 2007 (монтаж доильных установок – механические тесты).
  • BS 5226:1991 (Промывка и дезинфекция доильных установок).
  • IEC 335-2-70:1993 (безопасность корпуса и других узлов).
  • ISO/TR 12100: 1992 (Безопасность оборудования).

Гарантия.

1 год с момента продажи оборудования, при условии заключения договора на сервисное обслуживание, кроме расходных материалов и изнашиваемых частей.

Расчет стоимости на 2 робота Мerlin – M2 Комплектация – «Эксперт»

Система добровольного доения «M²ерлин».
Доильный бокс, вкл. интегрированный проход. компл. 2
Интегрированное управление трафиком. компл. 2
Система определения сосков и система подсоединения стаканов. компл. 2
Оборудование для кормления. компл. 2
Подготовка сосков. компл. 2
Определение надоев. компл. 2
“ФулКвест” – система отслеживания мастита в четвертях. компл. 2
Анализатор молока. компл. 2
Перекачка молока. компл. 2
Сервисный блок компл. 1
Вакуумное оборудование. компл. 1
Инвертор для контроля работы вакуумного насоса. компл. 1
Водонагреватель. компл. 1
Компрессор. компл. 1
Программа управления стадом “Кристалл” компл. 1
Система распознавания с датчиками активности для определения “охоты”. компл. 130
Буфферный танк компл. 1
Автоматическая сепарация молока. компл. 2
Стоимость Евро договорная



Дополнительное оборудование Система охлаждения молока.

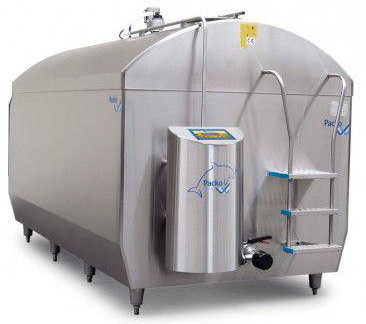

Танк охладитель с предохлаждением молока.
Системой косвенного охлаждения с использованием «ледяной воды».
Компл. 1
Интерфейсная коробка управления для связи с танком и буферным танком Компл. 1
Система пневмоцилиндров клапанов задвижек для подключения
к добровольной системе доения
Компл. 1
Фильтр обезжелезователь Компл. 1
Система подачи корма в робот — Кормобункер +
линия подачи корма.

Кормобункер с линией транспортировки Компл. договорная

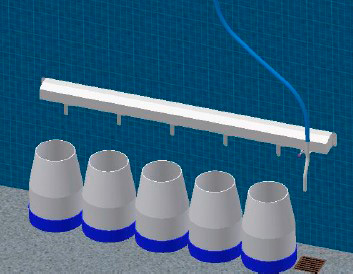

Схема работы системы  охлаждения:

Робот Fullwood Merlin

Дополнительная информация

Мы – не физики, мы – инженеры, создающие доильное оборудование. Вот почему наверно, мы не понимаем теорию Относительности А. Энштейна (E=mc2).
Но мы действительно понимаем, что означает производство молока и вот почему мы вывели собственную формулу для создания рентабельного молочного производства.

Е М С
Е– это то, за что мы постоянно боремся: Эффективность, эргономичность, Экологичность в доильных технологиях. M – Мерлин;
наш оригинальный новаторский робот.М – это также M²ерлин;
наш революционный робот следующего поколения – готов вывести молочное производство на следующий уровень.
C – затраты на производство молока;
наша цель — использован инновационных технологий, чтобы организовать молочное производство с минимально возможными затратами.

C помощью достижения фактором М следующего уровня, мы получаем возможность автоматизировать процесс доения таким образом, чтобы максимизировать Е (эффективность) и минимизировать С (затраты).

Вы выбрали робот M2 FULWOOD — И это значит для Вас – гораздо более рентабельное производство молока!

Основные элементы робота-дояра.

Как уже было сказано, все базовые элементы робота-дояра «Merlin M2» сделаны из нержавеющей стали для максимально долгой эксплуатации оборудования:

Мощные ворота из нержавеющей стали;

Компактный и гигиенический дизайн кабинета;

Статическая кормушка из нержавеющей стали. Возможно использование как сухих, так и жидкого кормов.

Характеристики робота-дояра «Merlin M2»:

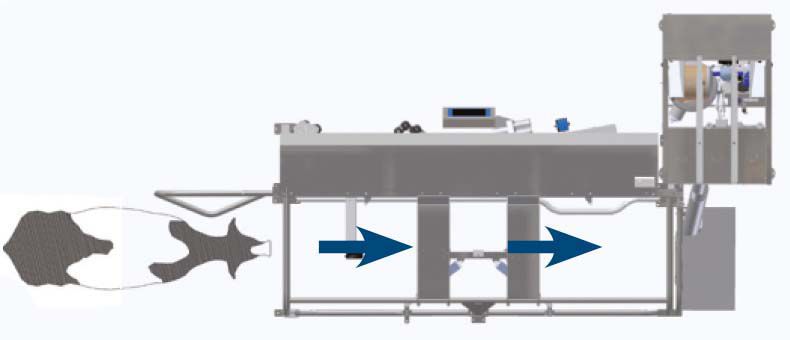

Прямой вход

Коровы входят с задней стороны роботизированной установки.

Робот Fullwood Merlin

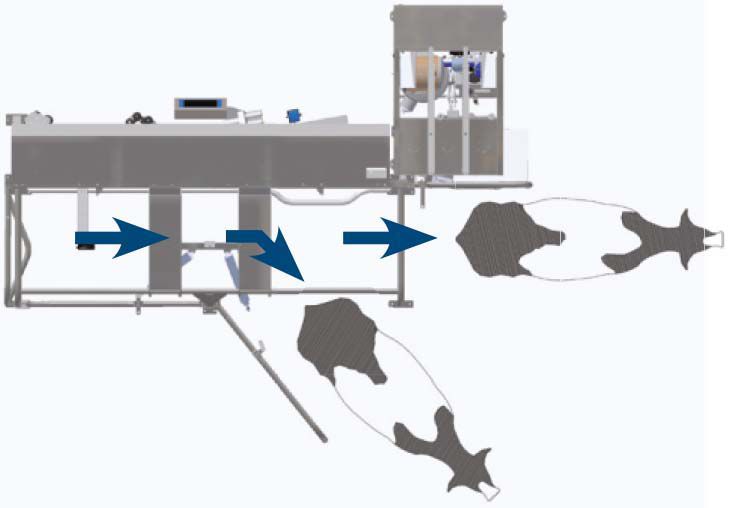

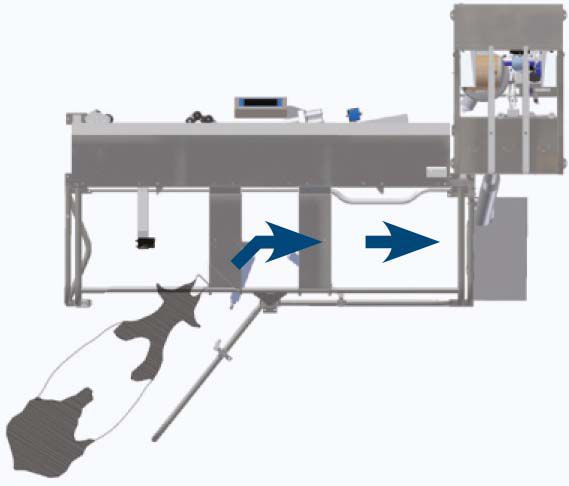

Боковой вход

Коровы входят с боковой стороны роботизированной установки.

Робот Fullwood Merlin



Двойной выход

Коровы выходят прямо вперед или вбок, что позволяет индивидуально отделять животных на выходе из роботизированной установки.

Робот Fullwood Merlin



Интегрированная система управления входом и выходом

Уникальная конструкция робота-дояра «FULLWOOD M2erlin» (Фулвуд М2ерлин) позволяет коровам заходить в доильный бокс или выходить из него через двое входных и выходных ворот. Благодаря объединению сортировочных ворот со структурной роботизированной установки, робот-дояр «FULLWOOD M2erlin» (Фулвуд М2ерлин) позволяет специалистам управлять потоком продвижением коров без необходимости в использовании дополнительных сортировочных ворот.

 Кислотная промывка аппарата

Для предотвращения распространения мастита и других инфекционных заболеваний от одной коровы к другой сосковая резина промывается раствором перуксуной кислоты. Данной опцией оснащены роботы-дояры в комплектациях «М2Профи» (M2Profy) и «М2Эксперт» (M2Expert).

ИПУС

Новый Интерфейс Программы Стадом (ИПУС) робота-дояра «FULLWOOD M2erlin» (Фулвуд М2ерлин) предоставляет пользователям доступ к основным данным с помощью полноразмерного сенсорного экрана, установленного на роботе-дояре. Информацию о молокоотдаче, надое и определении «охоты» можно легко получить без необходимости посещать офис на ферме.

 «ФулКвест» (FullQuest)

Новейший датчик определения мастита, анализирующий молоко с каждой четверти и таким образом оперативно выявляющий наличие внутригрудной инфекции (мастита). Независимые испытания показали, что датчик «ФулКвест» (FullQuest) может гарантированно обнаруживать молоко из сосков, инфицированных основными патогенными микроорганизмами, и/или видимые признаки мастита на уровне, сравнимом или превышающем возможности доярки.

«КристаЛаб» (CrystaLab)

Инновационный анализатор состава молока в реальном времени, измеряющий жир, протеин, лактозу и кровь. Он анализирует молоко по мере его протекания через встроенный в линию датчик и непрерывно накапливает жизненного важные данные по каждой индивидуальной корове. Наличие точной и оперативной информации (в режиме текущего времени) позволяет увеличить производство молока благодаря заблаговременному выявлению проблем с кормлением и здоровьем коровы.

Подача кормов в кормушку

Кормушка может быть оснащена тремя входами для различных твердых кормов, а также еще одним входом для подачи жидкого корма в виде опции.



Введено в эксплуатацию
